标定板知识介绍

发布日期:2017-08-24 作者:admin 点击:

        在机器视觉应用中,相机标定技术需要准确的相机内参数和外参数作为重构算法的输入和先决条件,目前最为流行的相机标定算法是Tsai在1987年提出的[Tsai1987],Tsai方法使用一个带有非共面专用标定标识的三维标定物来提供图像点和其对应的三维空间点的对应并计算标定参数。

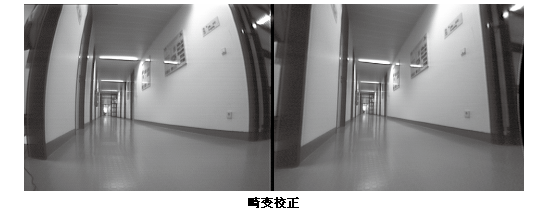

   通过标定算法,可以计算相机的投影矩阵,并提供场景的三维测度信息。在不给定真实场景的绝对平移、旋转和放缩参数的情况下,可以达到相似变换级别的测度重构。为了满足行业高精度视觉标定的应用,推出了一系列机器视觉标定板产品,机器视觉软件能够方便的获得相机的标定结果数据。是为高校、研究单位和机器视觉集成商研制的专用高精度标定工具。

http://www.dhkj123.com/

  标定板材料:材料均为苏打玻璃:俄罗斯使用标定板颜色为银色;德国,奥地利周边国家标定板颜色为蓝色;美国,日本标定板颜色均为黄色。这个颜色是镀膜工艺决定,不能单凭颜色就判断标定板的优劣。国产标定板颜色高端为黄色,其他颜色成本相对比较低。标准的制作工艺:玻璃基底要经过抛光,清洗,后镀膜等。膜层牢固,后期制作过程中瑕疵点效少。

  如果把其中某一道工艺减少或用的机器不是很好,做出来的产品,成本会便宜很多,同时质量一定不是很好。例子:如果按照正常工序制作,尺寸为63mm*63mm,大量制作的价格也至少在百元以上。

  材料二:陶瓷基底的标准板具有热膨胀系数小、强度高、硬度高、耐磨性好、热传导率低、防酸碱性好等特点,且其良好的表面漫反射处理,解决了在应用过程中,前置光源情况下玻璃材质标定板反光的难题,可更好地识别标定板图案细节信息从而达到更高的标定精度和测量精度。

  材料三:石英材料,材料透光性好,最大优势:膨胀系数较小。在标定仪器过程中,受环境温度影响小。相应成本也很高。石英材料分JGS1和JGS2。JGS1价格昂贵。JGS2相对便宜,内有气泡。 在选取标定板一定要考虑其使用环境,精度等,选购合适的标定板。精度和倍率可见瑕疵方面会导致批量价格发生几十倍的差异。

  标定板一般有二种:

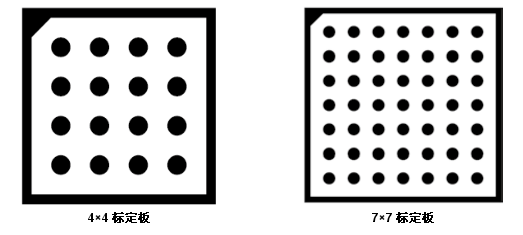

  1)实心圆阵列图案

http://www.dhkj123.com/

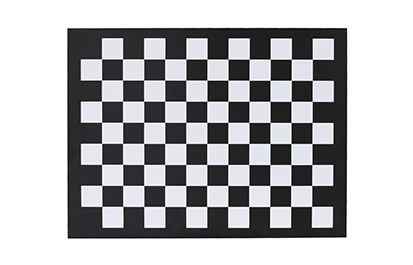

  2)国际象棋盘图案

http://www.dhkj123.com/
