沙姆镜头

一、产品介绍

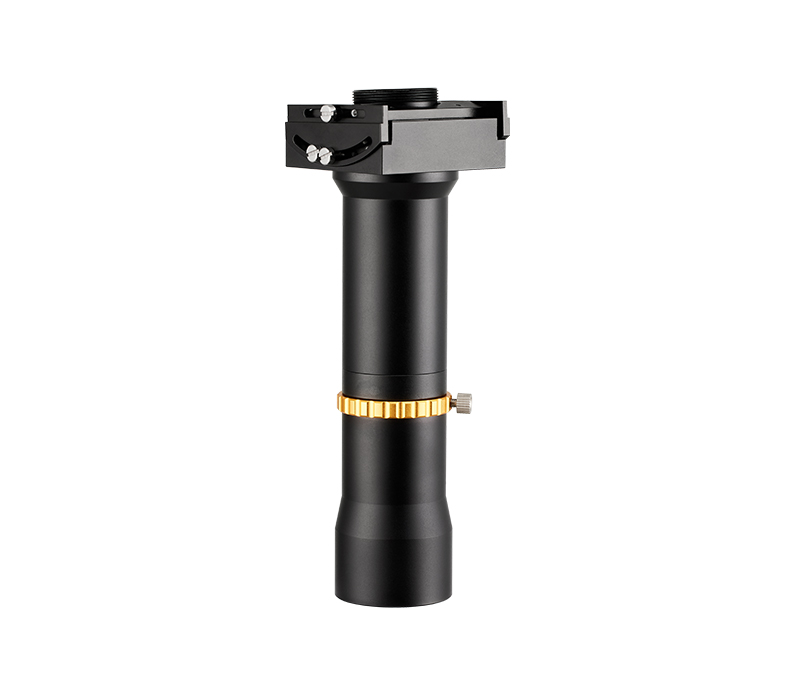

沙姆镜头是机器视觉专用移轴工业镜头，基于沙姆定律设计：当物平面、镜头主平面、传感器成像平面三者延长线交于同一条直线时，倾斜的被测斜面可以整体同时清晰成像。

普通工业镜头要求被测面和相机传感器平行，一旦斜面拍摄，只有中间一条线清晰，近端、远端糊掉；沙姆镜头自带沙姆角精密调节机构，可以倾斜镜头光轴，把焦平面 “掰斜” 贴合倾斜工件，专门解决斜拍全视野清晰度问题。 主流规格：C/SM-Mount 接口，适配 1.1" 大靶面工业相机，像素覆盖 500 万～2000 万，焦距 25/35mm 居多，部分型号为沙姆 + 远心一体化镜头，进一步消除透视畸变，用于高精度测量。

二、核心特点

1. 沙姆角可调，斜面全域清晰自带精密角度微调结构，0~45° 倾斜调节，工件斜面、辊面、斜坡结构，整张画面远近同时对焦，不用缩小光圈牺牲亮度。

2. 高分辨率、低畸变工业光学设计，TV 畸变普遍＜0.02%，高 MTF，适配 2000 万像素大靶面相机，满足微小缺陷检测。

3. 适配受限安装空间产线空间狭小无法垂直架设相机时，斜向安装依然获得全幅清晰图像，是 AOI 产线常用方案。

4. 可选远心沙姆版本普通沙姆镜头存在梯形透视变形；远心沙姆镜头消除视差、倍率一致，适合尺寸测量类项目。

5. 机械结构稳定锁紧式沙姆调节环，锁定后角度不易漂移，适合长时间流水线连续工作。

注意：沙姆镜头不是增大景深，是改变焦平面方向；离开这个倾斜物平面的区域依旧会模糊。

三、典型应用场景

1. 锂电行业（卷材涂布检测）极片涂布、隔膜涂覆、辊面缺陷，卷材在辊筒上呈弧形 / 斜面，相机斜装，检测针孔、漏涂、划痕、厚度不均。

2. PCB / SMT AOI 检测PCB 侧面、焊线弓高、引脚共面度、三防漆涂覆层检测，斜视角观察焊点、金线，识别断线、气泡、溢胶缺陷。

3. 半导体封装芯片固晶、引线键合（Wire Bonding），检测金线弧度、焊点质量、塑封侧面缺陷。

4. 印刷与薄膜检测印刷图案、薄膜、陶瓷电容薄片斜置检测，保证整幅印刷纹理、污点全视野清晰。

5. 3D 视觉、结构光投影3D AOI、线激光 / 光栅投影，使用沙姆光学，保证投射光栅在倾斜工件上条纹全程锐利，提升三维重建精度。

6. 精密零件斜面外观检测机加工斜坡、台阶零件的侧面毛刺、划痕、缺损检测。

四、选型简要提示

• 只做缺陷外观检查：普通沙姆镜头即可；

• 需要尺寸测量、共面度、高精度尺寸：优先远心沙姆镜头；

• 选型重点：靶面尺寸、焦距、工作距离、沙姆最大倾角、畸变指标。
