双远心镜头原理及使用范围

   工业镜头是机器视觉采集体系的重要组成部分,镜头中的远心镜头以其共同的功能,现在在机器视觉使用中得到广泛的使用。本文首要向大家介绍远心镜头基础知识,从远心镜头的原理,使用规模,选型方法三个方面,让读者朋友对远心镜头有进一步的了解。

双远心镜头的原理

    首先,咱们从非远心镜头的几个问题说起。

    第一个问题：一般镜头在成像过程中,当作业间隔产生改变时,其所成图画大小会相应的产生改变,形成的成果便是同一个焦距的镜头,对应不同的物距,将会有不同的扩大倍率,这一现象跟人类视觉体系的近大远小视觉差类似。这一问题在某些使用场合是能够被疏忽甚至加以利用的,但是当咱们的视觉体系被用来执行精密丈量任务时,这一特性则会成为极大的阻碍。

   第二个问题：一般的镜头都存在必定规模的景深,当被测物体不在镜头的景深规模内时,图画就会变得模糊,无法清晰聚集,为此,设计师们在一般镜头上设计了调焦环,当作业间隔产生改变时,能够经过调节对焦面来看清楚感兴趣的区域。问题是,如果被测物体自身的深度超出了必定规模,镜头一直没办法同时看清首尾两端,这个问题,必须经过其他的途径来处理。

   第三个问题：跟着现在成像芯片分辨率的不断提高,用户对丈量精度的要求也越来越苛刻,一般的镜头受制于其光学成像的原理,最好的也只能做到10um左右,视觉检测范畴需求精度更高的成像产品。

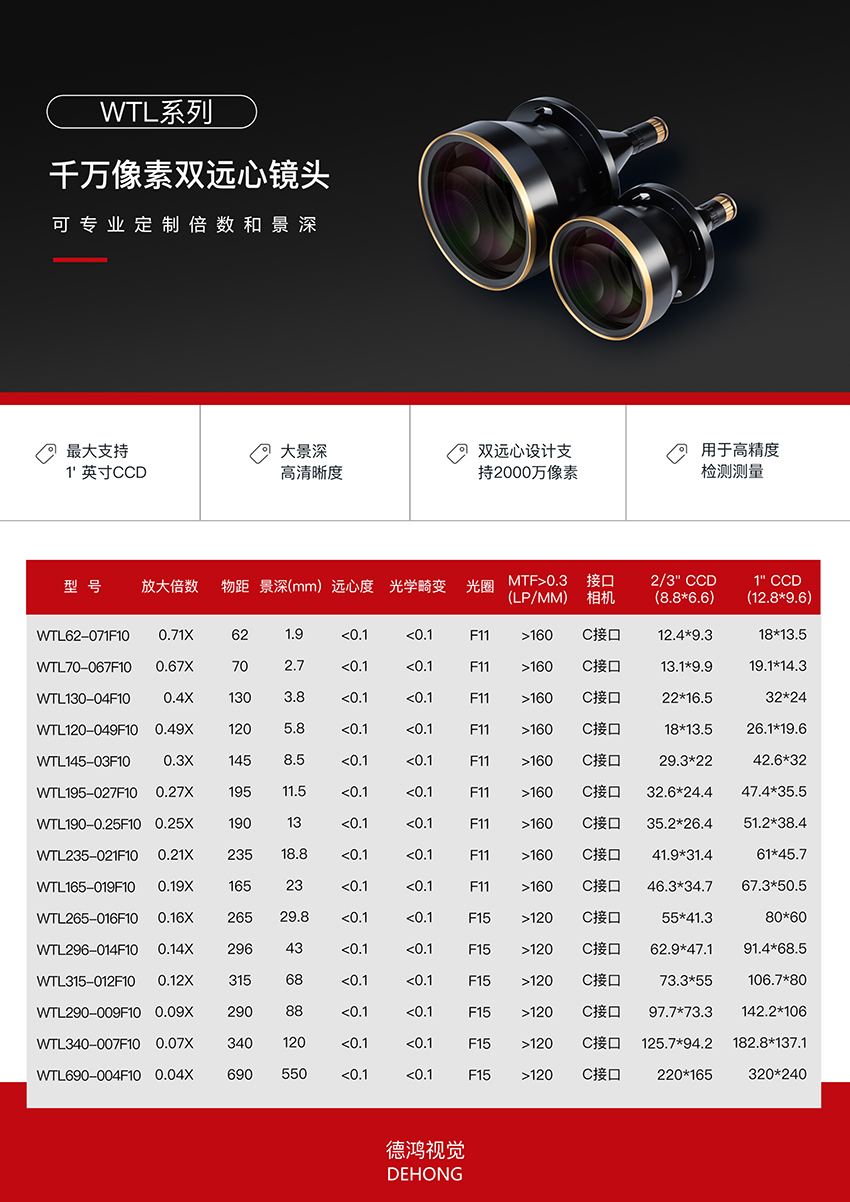

 双侧远心镜头

   双远心镜头便是为了处理这些问题应运而生的。双远心镜头经过在光学体系的中心位置放置孔径光阑,使主光线必定经过孔径中心点,则物体侧和成像侧的主光线必定平行于光轴进入镜头。入射平行光保证了足够大的景深规模,从镜头出来的平行光则保证了便是作业间隔在景深规模内产生大幅度改变,成像的高度也便是扩大倍率不会产生改变。

     什么情况下应该选用远心镜头呢?

     根据德鸿视觉多年机器视觉产品选型的经验,给读者朋友一些双远心镜头选型方面的参阅。

1．当被检测物体厚度较大,需求检测不止一个平面时,典型使用如食物盒,饮料瓶等。

2．当被测物体的摆放位置不确定,或许跟镜头成必定角度时。

3．当被测物体在被检测过程中上下跳动,如生产线上下轰动导致作业间隔产生改变时。

4．当被测物体带孔径、或是三维立体物体时。

5．当需求低畸变率、图画效果亮度几乎完全一致时。

6．当需求检测的缺陷只在同一方向平行照明下才能检测到时。

7．当需求超过检测精度时,如容许误差为1um。
